La instalación consta de tres bucles magnéticos independientes, todos ellos ejecutados con cable de cobre de 1,5 mm² y par de conductores en paralelo por cada lazo, lo que reduce la impedancia, mejora la entrega de corriente y ofrece redundancia operativa en caso de avería.
Bucle 1: cubre la zona superior del auditorio, correspondiente a las filas 1 a 6.
Bucle 2: instalado en el primer peldaño frontal del escenario, abarca la zona intermedia de butacas hasta el inicio de la tarima.
Bucle 3: dispuesto en el segundo peldaño del escenario, cubre íntegramente la tarima del ponente y la zona de la mesa principal.
Los bucles 1 y 2 siguen trazado perimetral con tramo frontal bajo el peldaño de la fila superior y tramos laterales dispuestos en el trasdós de los paramentos perimetrales. El bucle 3 se cierra en el frente del escenario y su tramo posterior se conduce por la parte superior a nivel del techo, manteniendo libre la puerta de acceso posterior.
Todos los conductores se canalizan mediante tubo corrugado flexible tipo ICTA. En total se tendieron 12 cables hasta el cuarto de control, donde se ubica el rack con tres amplificadores identificados como 1, 2 y 3. La señal de entrada procede de la fuente de audio facilitada por el propietario del recinto y se introduce en un mezclador/splitter que distribuye la señal a cada amplificador.

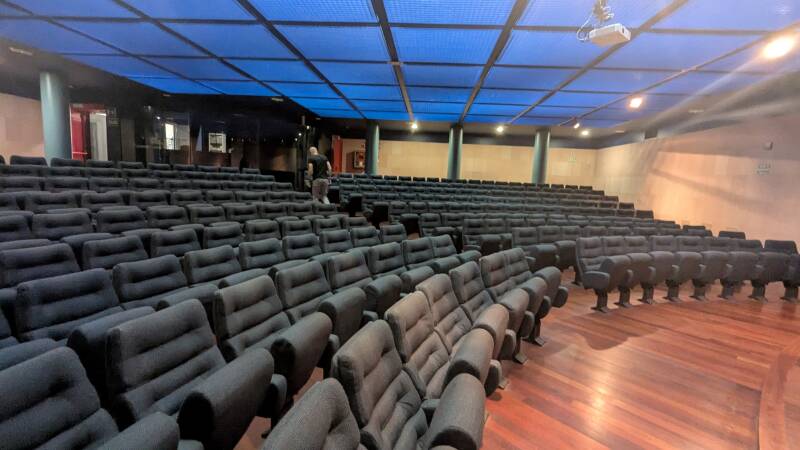

Foto 1. Vista panorámica de la sala, mostrando la disposición general de las filas de butacas y la zona del escenario cubierta por los tres bucles magnéticos.

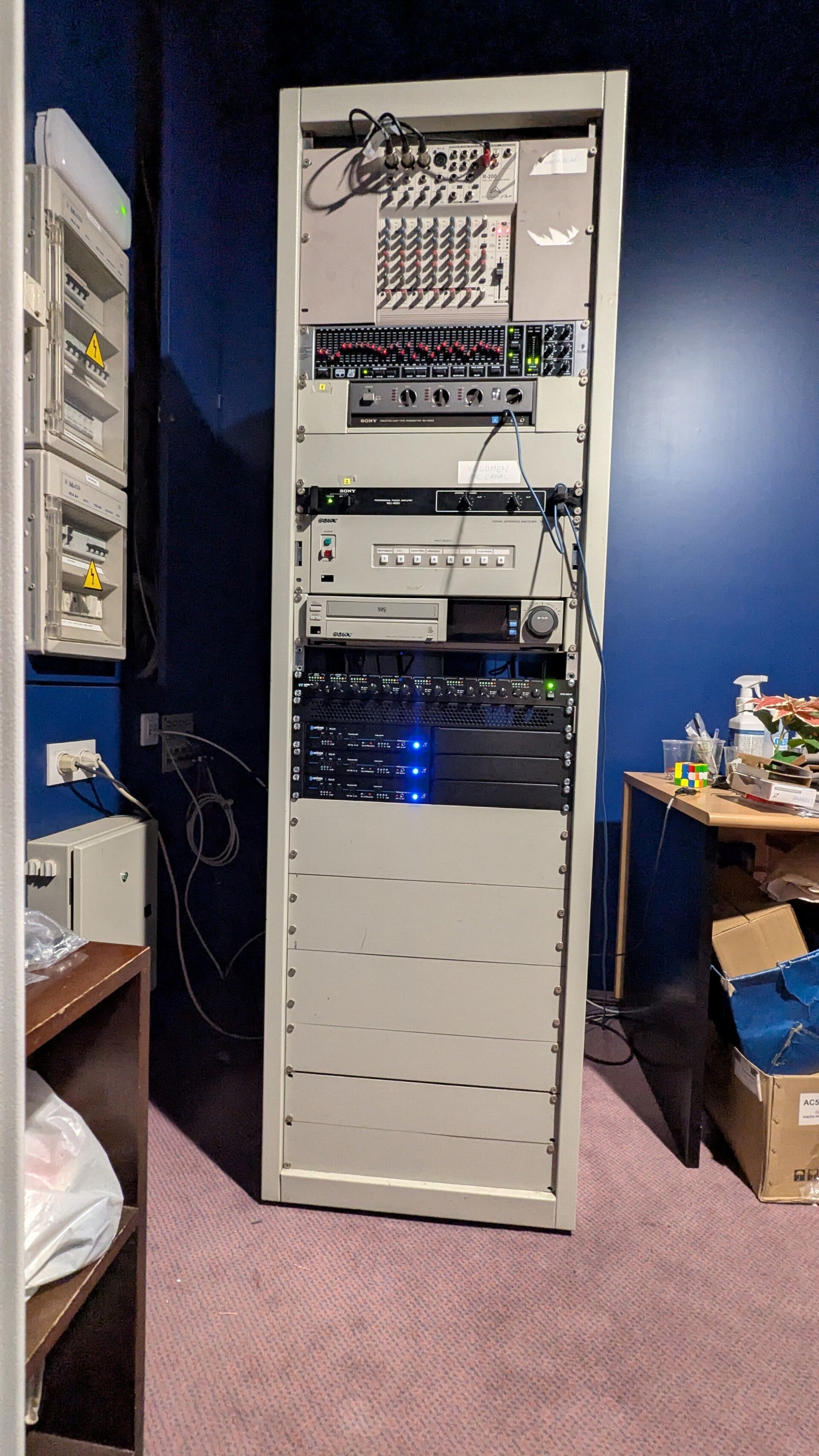

Foto 2. Frente del rack de control, donde se observan los amplificadores y el mezclador/splitter instalado.
Plano de la Instalación
Vista general del auditorio y cobertura de los bucles 1 y 2
Panorámica del Aula Magna Blas Cabrera Felipe donde se aprecian las zonas de butacas cubiertas por los dos bucles magnéticos principales instalados. Ambos bucles siguen un trazado perimetral que abarca las filas superiores e intermedias de la sala, garantizando una distribución uniforme del campo magnético en la zona destinada al público.
Escenario y cobertura del bucle 3
Vista del escenario del Aula Magna Blas Cabrera Felipe, correspondiente al área cubierta por el bucle 3. Este lazo se cierra en el peldaño frontal del escenario, con el tramo posterior conducido por la parte superior del techo, asegurando la continuidad del campo magnético en la zona de la mesa del ponente y manteniendo la uniformidad de cobertura en todo el recinto.

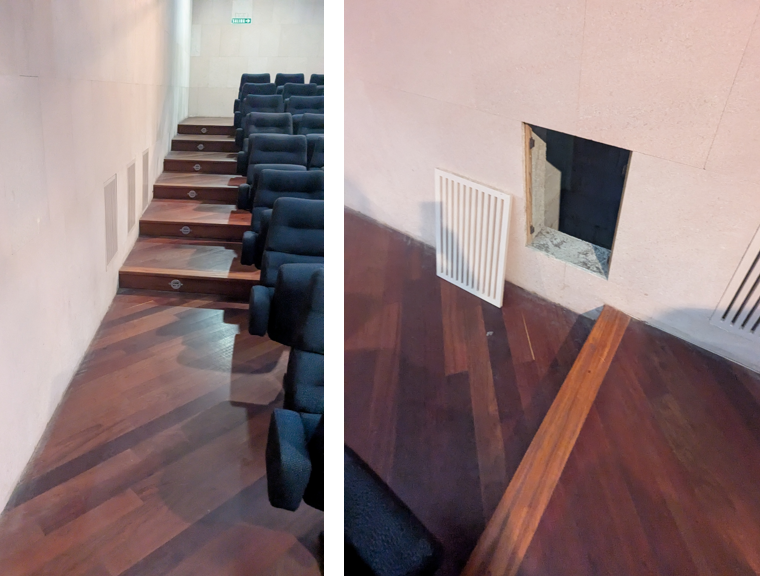

Trampillas de acceso al trazado lateral de los bucles
Vista lateral del auditorio donde se observan las trampillas de registro que permiten el acceso al trazado de los bucles 1 y 2.
Estos bucles siguen un recorrido perimetral, con tramo frontal bajo el peldaño de la filas 1 y 6 y tramos laterales dispuestos en el trasdós de los paramentos perimetrales, facilitando el mantenimiento y la inspección en caso de averías.

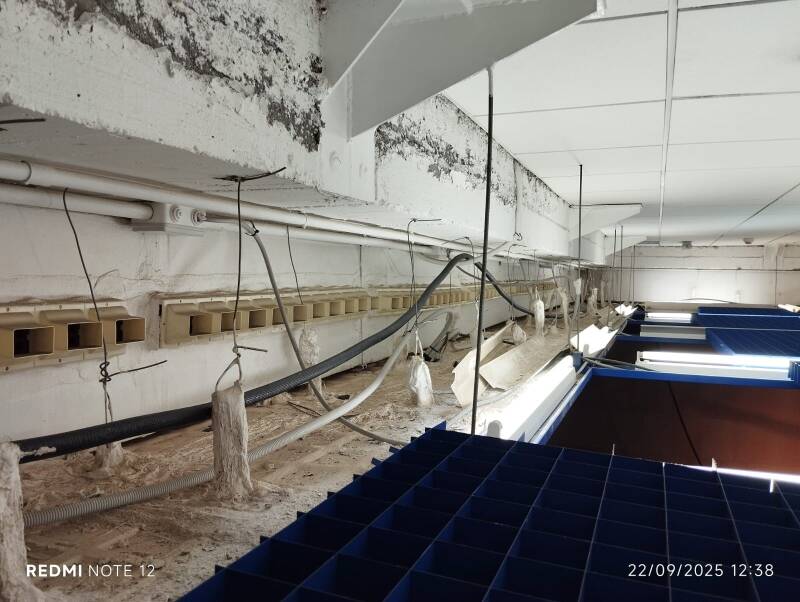

Tendido del tubo corrugado con el cableado de los bucles magnéticos.
Vista superior del pasillo técnico donde se observa el tubo flexible corrugado negro (ICTA 25 mm) destinado a la canalización de los doce conductores de los bucles magnéticos instalados.
El tendido discurre paralelo a la línea de luminarias y se fija al paramento mediante abrazaderas, garantizando la protección mecánica del cableado y su separación de otros servicios eléctricos.

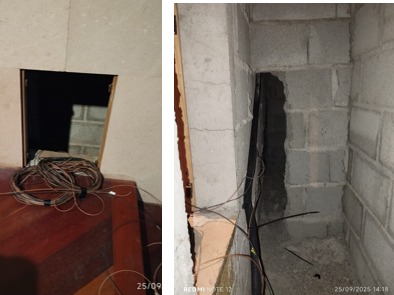

Entrada del cableado del bucle a través del registro de ventilación
Se observa el paso del conductor de inducción de 1,5 mm² utilizado para el trazado del bucle magnético. En este punto confluyen los conductores correspondientes al bucle 3, que se distribuyen junto con los de los bucles 1 y 2 hacia el rack de control.
El acceso se realiza a través de un registro de ventilación existente que permitió canalizar el cableado sin necesidad de obra civil, y en el mismo paramento se disponen los tramos laterales perimetrales de los bucles 1 y 2, garantizando continuidad eléctrica y orden en la instalación.

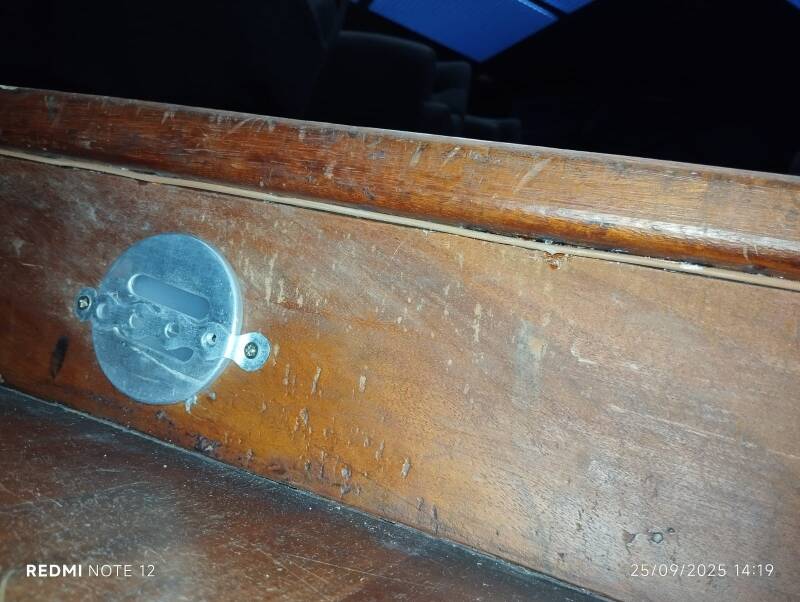

Fijación del cableado del bucle bajo los peldaños de las filas de butacas
Detalle del tendido de los dos conductores paralelos del bucle magnético, adheridos mediante silicona técnica bajo el peldaño de madera de las filas de butacas 1 y 6. Esta disposición asegura la proximidad al plano de audición y garantiza la estabilidad mecánica del cableado sin interferir con el tránsito ni con los elementos estructurales del graderío.

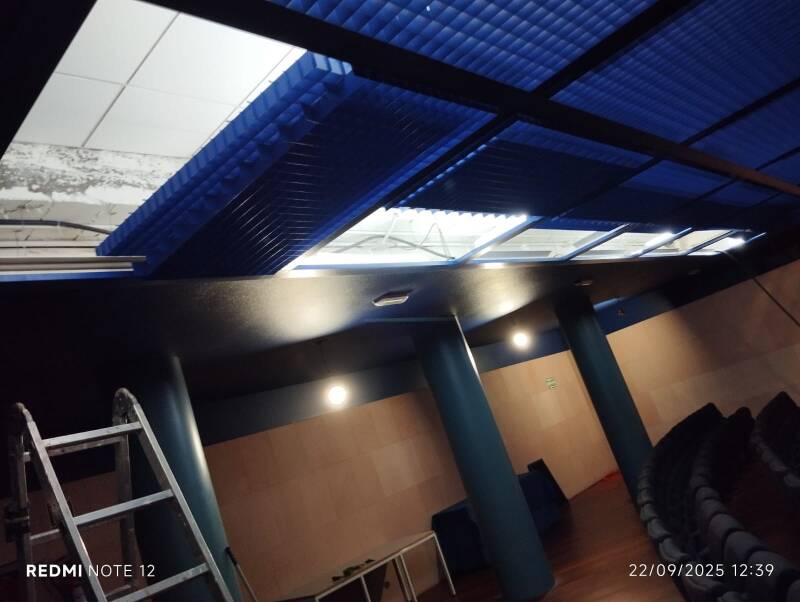

Vista general del falso techo con paso del tubo corrugado
Perspectiva interior del auditorio donde se aprecia el trazado del tubo corrugado negro (ICTA 25 mm) empleado para canalizar el cableado de los bucles magnéticos. El tendido discurre por la parte superior de la sala, paralelo al falso techo desmontable, permitiendo el acceso para mantenimiento y asegurando la correcta separación de otras instalaciones eléctricas y de iluminación.

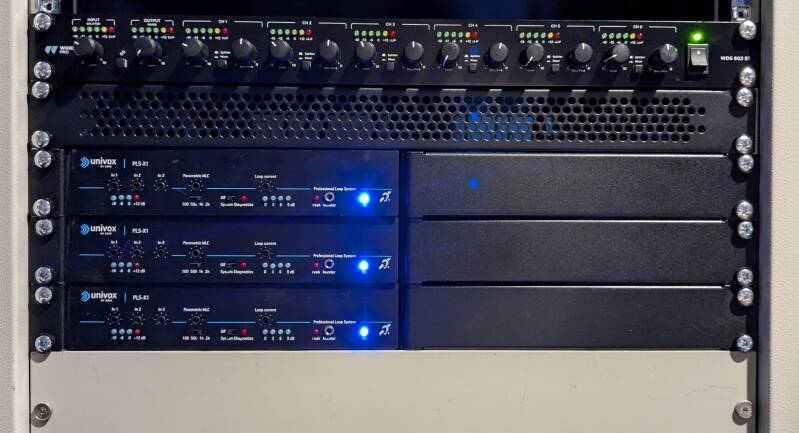

Rack de control con amplificadores y distribuidor de señal
Vista del rack de sonido ubicado en la sala técnica, donde se alojan los tres amplificadores Univox PLS-X1 correspondientes a los bucles 1, 2 y 3, junto con el mezclador-splitter Work Pro WDS-602ST. Este equipo recibe la señal de audio principal del sistema del auditorio y la distribuye de forma equilibrada a los tres bucles, garantizando una alimentación estable y una cobertura uniforme en las diferentes zonas de la sala.
Señalética de accesibilidad auditiva en los accesos a la sala
Vista de las puertas principales de acceso al Aula Magna Blas Cabrera Felipe, donde se ha dispuesto la señal internacional de bucle magnético en lugar visible. La misma señalización se encuentra también instalada en el interior de la sala, indicando la disponibilidad del sistema de ayuda auditiva para usuarios de audífonos y procesadores con posición “T”.
